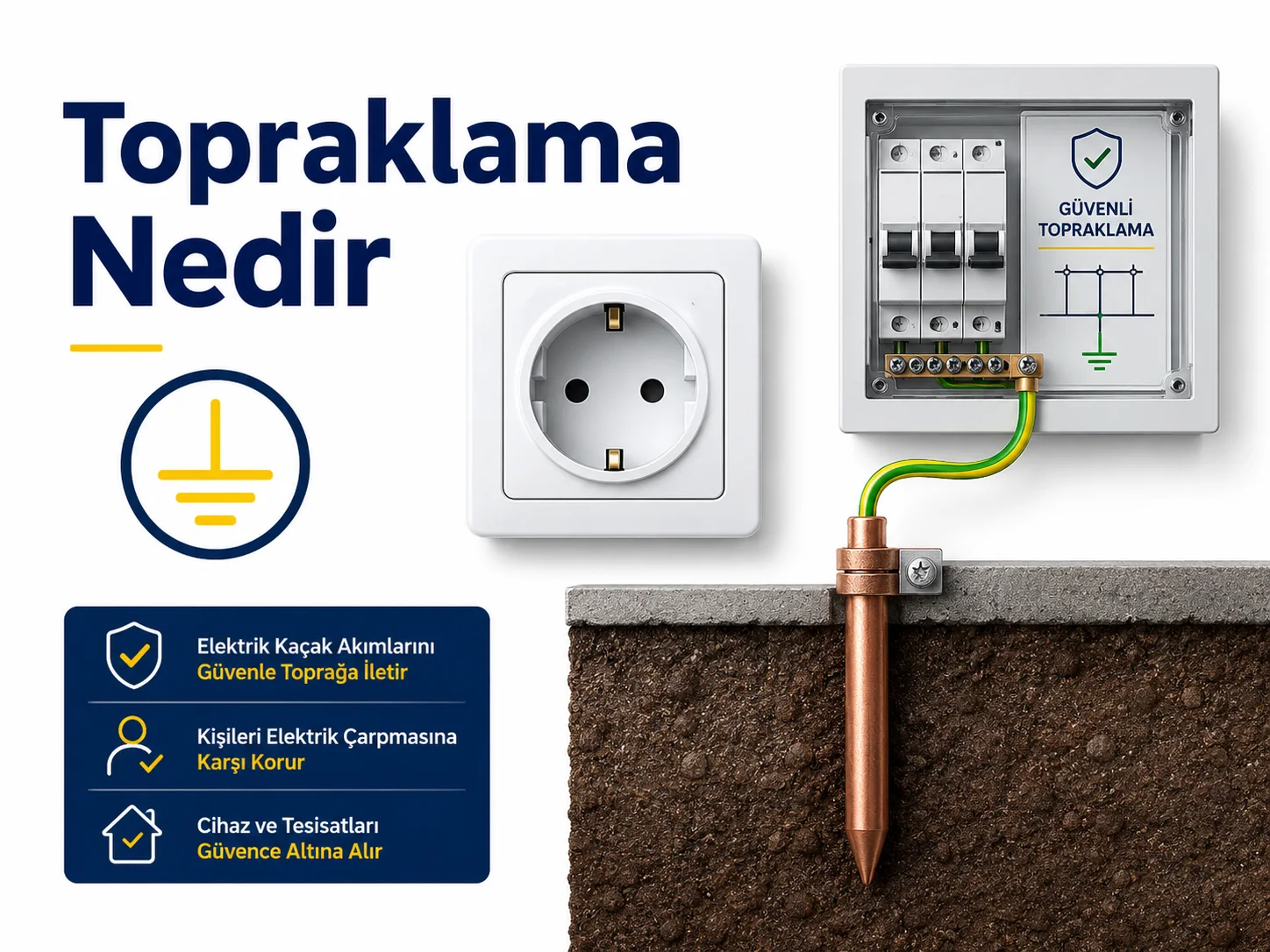

Topraklama nedir sorusu, evde, apartmanda, iş yerinde veya sanayi alanında elektrik güvenliği konuşulurken en çok sorulan konulardan biridir. Topraklama, elektrik tesisatındaki metal gövdelerin, prizlerin, panoların ve bazı elektrikli ekipmanların koruma iletkeni üzerinden topraklama sistemine bağlanmasıdır. Amaç, arıza anında insanın dokunabileceği metal yüzeylerde tehlikeli gerilim oluşmasını önlemeye yardımcı olmaktır.
Topraklama yalnızca teknik bir bağlantı değildir; elektrik tesisatının güvenlik omurgalarından biridir. Bir cihazın içinde izolasyon arızası oluşursa, faz hattı cihaz gövdesine temas edebilir. Topraklama yoksa veya hatalıysa cihazın metal gövdesine dokunan kişi elektrik çarpması riskiyle karşılaşabilir. Topraklama doğruysa, arıza akımı daha güvenli bir yoldan akar ve sigorta, kaçak akım rölesi veya ilgili koruma elemanı devreyi kesebilir.
Topraklama, nötr hattıyla aynı şey değildir. Nötr, normal çalışma sırasında akımın geri dönüş yoludur. Topraklama ise normalde akım taşıması beklenmeyen, arıza anında güvenlik için kullanılan koruma yoludur. Bu iki hattın prizlerde, buatlarda veya gelişigüzel pano noktalarında birbirine bağlanması tehlikelidir. Hatalı nötr-toprak bağlantısı, kaçak akım rölesinin atmasına, cihaz gövdesinde elektrik hissine ve arıza anında riskli temas gerilimine neden olabilir.
Topraklama ayrıca kaçak akım rölesinin yerine geçmez. Kaçak akım rölesi neden atar sorusu çoğu zaman faz ve nötr arasındaki akım farkıyla ilgilidir. Kaçak akım rölesi bu farkı algıladığında devreyi keser. Topraklama ise arıza akımının güvenli yoldan ilerlemesine yardım eder. Sağlıklı bir tesisatta topraklama, kaçak akım rölesi, sigorta, doğru kablo kesiti ve sağlam pano bağlantıları birlikte düşünülmelidir.
Bir prizde üç delik olması, o prizin gerçekten topraklı olduğu anlamına gelmeyebilir. Eski binalarda, yanlış tadilatlarda veya kontrol edilmemiş tesisatlarda toprak ucu boş bırakılmış, nötre bağlanmış ya da kopuk olabilir. Bu nedenle priz topraklaması gözle değil, uygun ölçüm ve kontrolle anlaşılır. Priz topraklı görünse bile cihaz gövdesinde karıncalanma varsa, fişte ısınma oluyorsa veya kaçak akım rölesi sık atıyorsa tesisatın güvenli olduğu varsayılmamalıdır.
Topraklama eksikliği bazen belirti verir, bazen uzun süre fark edilmeden kalır. Metal cihaz gövdesinde elektrik hissi, prizde hafif çarpılma, kaçak akım rölesinin sık atması, panoda yanık kokusu, hassas elektronik cihazların sık bozulması, makinelerde dengesiz çalışma veya nemli alanlarda elektrik hissi varsa topraklama ve kaçak akım tarafı kontrol edilmelidir. Bu belirtiler elektrik kaçağı nasıl anlaşılır konusu ile de yakından ilgilidir.
Topraklama yalnızca ev prizleri için değil; apartman panoları, iş yeri tesisatları, makine gövdeleri, otomasyon panoları, kompanzasyon panoları, jeneratör bağlantıları, UPS sistemleri, metal konstrüksiyonlar, zayıf akım sistemleri ve sanayi tipi ekipmanlar için de önemlidir. Özellikle üretim alanlarında topraklama hatası hem can güvenliği hem de ekipman güvenliği açısından ciddi sorunlara yol açabilir.
Evlerde topraklama kontrolü en çok prizler, mutfak hattı, banyo hattı, kombi, fırın, çamaşır makinesi, bulaşık makinesi, klima, buzdolabı ve elektrikli şofben gibi cihazlarda önem kazanır. Bu cihazların çoğu metal gövdeye, rezistansa, motora veya su bağlantısına sahiptir. Topraklama hattı zayıfsa veya bağlantı hatalıysa kullanıcı cihaz gövdesine dokunduğunda karıncalanma hissedebilir. Böyle bir durumda cihazı kullanmaya devam etmek doğru değildir.
Apartmanlarda topraklama yalnızca daire içi prizlerden ibaret değildir. Ana pano, sayaç sonrası hatlar, ortak alan panosu, hidrofor, asansör beslemesi, merdiven otomatiği, diafon, kapı otomatiği, otopark tesisatı ve bina ana topraklama hattı birlikte düşünülmelidir. Apartman panosunda toprak barası düzensizse, nötr ve toprak karışmışsa veya bağlantılar gevşekse arıza birden fazla daireyi etkileyebilir.
İş yerlerinde topraklama; kasa, bilgisayar, soğutucu, tabela, kepenk, kamera, alarm, aydınlatma ve priz devreleri için önemlidir. Topraklama hattı zayıf olduğunda hassas elektronik cihazlar zarar görebilir, kaçak akım rölesi sık atabilir veya metal gövdeli cihazlarda elektrik hissi oluşabilir. Bu tür durumlarda yalnızca cihaz değiştirmek yeterli olmayabilir; priz hattı, pano, topraklama ve kaçak akım koruması birlikte incelenmelidir.
Sanayi ve atölye alanlarında topraklama daha kritik hâle gelir. Motorlar, sürücüler, servo sistemler, otomasyon panoları, kaynak makineleri, kompresörler, pompalar, makine gövdeleri ve metal konstrüksiyonlar elektriksel arıza durumunda risk oluşturabilir. Makine gövdesinde elektrik hissediliyorsa, kaçak akım rölesi makine çalışınca atıyorsa veya pano kapağında karıncalanma varsa konu doğrudan elektrik arıza kapsamında ele alınmalıdır.
Topraklama ile sigorta ilişkisi de doğru anlaşılmalıdır. Sigorta neden atar sorusunun cevabı çoğu zaman aşırı yük veya kısa devredir. Topraklama ise arıza akımının güvenli yoldan ilerlemesine yardım eder. Hatalı topraklama, arıza anında sigortanın veya kaçak akım rölesinin beklenen şekilde çalışmasını zorlaştırabilir. Bu yüzden sigorta, kaçak akım rölesi ve topraklama ayrı ayrı değil, tesisatın birlikte çalışan güvenlik parçaları olarak görülmelidir.
Topraklama ölçümü ve kontrolü yapılırken yalnızca “topraklama çubuğu var mı” diye bakmak yeterli değildir. Topraklama hattının sürekliliği, pano içindeki toprak barası, prizlerdeki bağlantı, nötr-toprak ayrımı, kaçak akım rölesinin durumu, kablo kesiti ve bağlantıların sağlamlığı birlikte kontrol edilmelidir. Eski binalarda sonradan eklenen prizler, yanlış tadilatlar, gevşek buat bağlantıları ve kopuk toprak iletkenleri sık görülür.
Topraklı prizle topraklamasız priz arasındaki fark, yalnızca prizin görüntüsünde değildir. Topraklı prizde koruma iletkeninin gerçekten bağlı ve çalışır durumda olması gerekir. Priz kapağında toprak ucu görünse bile arkasındaki bağlantı boş olabilir. Bazı eski tesisatlarda toprak hattı yerine nötr köprüsü yapılmış olabilir. Bu tür bağlantılar güvenli değildir ve özellikle kaçak akım rölesi bulunan panolarda sorun çıkarabilir.
Topraklama sorunu bazen kaçak akım rölesinin sürekli atmasıyla kendini belli eder. Röle sık sık düşüyorsa ve belirli bir cihaz ya da nemli alanla bağlantı kuruluyorsa cihaz gövdesi, priz hattı, nötr-toprak teması ve topraklama bağlantısı incelenmelidir. Halk arasında bu durum bazen şartel neden atar diye anlatılır; fakat panoda düşen parçanın sigorta mı, kaçak akım rölesi mi, ana şalter mi olduğu doğru ayırt edilmelidir.
Prizde elektrik çarpması, cihaz gövdesinde karıncalanma, panoda yanık kokusu, kaçak akım rölesinin atması, sigortanın sık düşmesi, kabloda ısınma veya nemli alanda elektrik hissi varsa tesisat kullanılmaya devam edilmemelidir. Bu belirtiler küçük gibi görünse de elektrik güvenliği açısından önemli uyarılardır. Böyle durumlarda elektrikçi numarası üzerinden arıza bilgisi verilerek kontrol istenebilir.
Topraklama kontrolü için iletişim kurarken bazı bilgiler hazırlanmalıdır. Binanın yaşı, tesisatın ne zaman yenilendiği, kaçak akım rölesi olup olmadığı, prizlerde toprak hattı bulunup bulunmadığı, hangi cihazda elektrik hissedildiği, panoda koku veya ısınma olup olmadığı, sorun nemli alanda mı yoksa belirli bir cihazda mı ortaya çıktığı paylaşılmalıdır. Mümkünse pano, priz veya arızalı cihaz fotoğrafı WhatsApp üzerinden gönderilebilir.
Bölgesel elektrik kesintisi, trafo, direk, sokak lambası veya şebeke arızalarında ilgili dağıtım şirketi ya da 186 hattı aranmalıdır. Bina içi priz, pano, topraklama, kaçak akım rölesi, cihaz gövdesi veya makine besleme hattı kaynaklı güvenlik şüphesinde en yakın elektrikçi üzerinden servis bilgisi alınabilir.
Hizmet Kapsamı
Ev, apartman, iş yeri, ofis, dükkân, atölye ve sanayi alanlarında topraklama kontrolü
Priz topraklama bağlantılarının incelenmesi
Topraklı görünen ancak güven vermeyen prizlerin kontrol edilmesi
Pano topraklama barası, nötr barası ve koruma iletkenlerinin ayrımının incelenmesi
Kaçak akım rölesi, sigorta ve topraklama hattının birlikte kontrol edilmesi
Metal gövdeli cihazlarda elektrik çarpması hissi ve gövde kaçağı şüphesinin incelenmesi
Makine, motor, pano, otomasyon sistemi ve ekipman gövdelerinde topraklama kontrolü
Banyo, mutfak, balkon, bahçe ve nemli alanlarda priz ve topraklama kontrolü
Eski tesisatlarda kopuk, eksik veya hatalı bağlanmış topraklama hattının tespiti
Telefon ve WhatsApp üzerinden arıza belirtisi, pano fotoğrafı ve tesisat bilgisi alınması
Kullanım Alanları
Prizde topraklama olup olmadığı merak ediliyorsa
Cihaz gövdesinde elektrik çarpması veya karıncalanma hissediliyorsa
Kaçak akım rölesi sık atıyorsa
Eski binada topraklama hattından şüphe ediliyorsa
Prizler üç delikli olduğu halde güven vermiyorsa
Banyo, mutfak, balkon veya dış ortam prizlerinde kaçak şüphesi varsa
Panoda nötr ve toprak bağlantıları karışmış olabilir diye düşünülüyorsa
Sanayi tipi makine, motor veya pano gövdesinde elektrik hissi varsa
Hassas elektronik cihazlar sık arızalanıyorsa
Topraklama raporu veya topraklama ölçümü öncesi tesisat kontrol edilmek isteniyorsa
Teknik Bilgiler
Topraklama, elektrik tesisatındaki koruma iletkenlerinin topraklama elektrodu, topraklama barası ve pano bağlantıları üzerinden güvenli bir yapıya bağlanmasıdır. Bu sistemin amacı, arıza anında tehlikeli temas gerilimlerini azaltmaya ve koruma elemanlarının devreyi kesmesine yardımcı olmaktır.
Koruma iletkeni normal çalışma sırasında akım taşımak için kullanılmaz. Bir cihazın gövdesine faz teması olursa, arıza akımının insan vücudu yerine düşük dirençli koruma yolu üzerinden akması beklenir. Bu akım sigortayı, kaçak akım rölesini veya ilgili koruma elemanını devreye sokabilir. Bu nedenle topraklama hattının kopuk, gevşek, ince, yanlış bağlanmış veya nötrle karıştırılmış olması ciddi risktir.
Nötr ve toprak karıştırılmamalıdır. Nötr işletme akımının geri dönüş yoludur. Topraklama ise arıza güvenliği içindir. Prizde nötrü toprak gibi kullanmak, toprak ucunu boş bırakmak, nötr-toprak köprüsü yapmak veya eski tesisatta kontrolsüz bağlantı bırakmak güvenli kabul edilmez. Bu tip bağlantılar kaçak akım rölesinin gereksiz atmasına, cihaz gövdelerinde elektrik hissine veya arıza anında tehlikeli temas gerilimine neden olabilir.
Topraklama ölçümü yalnızca prizde kontrol kalemiyle yapılan basit bir bakış değildir. Topraklama direnci, süreklilik, bağlantı sağlamlığı, pano içi bağlantı düzeni, kaçak akım rölesi çalışması ve tesisatın genel yapısı birlikte incelenmelidir. Ev tipi prizlerde, apartman panolarında ve sanayi tesislerinde kontrol yöntemi ve beklenti aynı değildir.
Topraklamanın sağlıklı olması, bütün risklerin tek başına bittiği anlamına gelmez. Doğru sigorta seçimi, uygun kablo kesiti, kaçak akım rölesi, sağlam pano bağlantıları, nemden korunmuş buatlar, doğru priz bağlantısı ve düzenli bakım da gerekir. Özellikle eski binalarda sonradan yapılan tadilatlar, ek prizler, uzatma kabloları ve yanlış pano müdahaleleri topraklama güvenliğini bozabilir.
Bir cihaz gövdesinde elektrik hissediliyorsa, kaçak akım rölesi sık atıyorsa, prizlerde ısınma varsa veya panoda koku geliyorsa topraklama hattı ile birlikte cihaz, priz, kablo ve pano bağlantıları kontrol edilmelidir. Sadece topraklama çubuğu var diye tesisatın güvenli olduğu düşünülmemelidir; bağlantının sürekliliği ve doğru yapısı da önemlidir.
